咸宁高新技术产业开发区建设管理局：

你单位《关于对咸宁国际陆港（一期）de400管道室外管网（双水源）安装工程初步设计报告进行批复的函》收悉。根据咸宁高新技术产业园区管理委员会与咸宁市发展和改革委员会签订的《行政执法委托协议书》，咸宁市发改委委托咸宁高新区行使咸宁高新区区域内的行政审批权。我局组织专家评审并通过评审，现对该项目（项目代码：2404-421250-04-01-580444）初步设计报告批复如下:

一、建设规模及内容

项目主要建设内容为双水源供水管道安装：一路水源从原107国道原dn500钢管开口接水，安装de400钢丝网骨架复合管主管道，敷设钢丝网骨架复合管de400共1600米；另一路水源从横甘线原de400pe管上开口接水，安装de400钢丝网骨架复合管主管道，敷设钢丝网骨架复合管de400共4000米，敷设钢管dn400共350米。

二、设计方案

（1）给水设计

根据《咸宁市城市总体规划(2010-2030)》，地区人口密度采用120cap/ha，平均综合生活用水定额采用260l/cap▪d。一类工业30m3/ha▪d，二类工业85m3/ha▪d。浇洒道路用水可按浇洒面积以2.0～3.0l/(m2•d)计算；浇洒绿地用水可按浇洒面积以1.0～3.0l/(m2•d)计算。配水管网的漏损水量取综合生活用水量、工业企业用水量、浇洒路面及绿地用水量之和的10%。未预见水量按综合生活用水量、工业企业用水量、浇洒路面及绿地用水量、漏损量之和的10%。

给水管材：对于供水主干管，管材选用钢丝网骨架复合管，经济合理，使用安全性可靠。项目选择钢丝网骨架复合管，管道压力等级为1.0mpa，过路水平定向钻施工段采用pe管。所有管材、附件及其它材料，均应符合现行标准要求，并且有出厂合格证。

给水设计：采用双水源供水系统，一路水源从原107国道原dn500钢管开口接水，安装de400钢丝网骨架复合管主管道；另一路水源从横甘线原de400pe管上开口接水，沿新107国道南侧安装de400钢丝网骨架复合管主管道。给水管覆土1.0m。给水管径≤dn300，阀门采用闸阀，给水管径dn400以上，阀门采用蝶阀。消火栓沿新107国道均匀布置，配水管管径为dn160。管道基础采用180°中粗砂基础，沟槽回填中粗砂至管顶以上0.5m，再往上回填符合要求的黏土。

（2）管道附属设施设计

工程所有井盖均采用球墨铸铁井盖，人行道及绿化带采用b125级，车道下采用d400级井盖，并采取防盗措施，井盖支座均采用重型球磨铸铁支座，井盖支座带销轴连接。

使用进排气阀应为复合式或组合式进排气阀，在管道注水时能自动地快速排出管道内空气；在管道出现负压时能自动地迅速吸入外界空气，保证管道避免产生负压形成弥合水锤；在管道正常工作时，有微排气功能，能顺利排出从水中释放的溶解空气。输水管道低洼处及阀门间管段低处设置泄水、排泥阀，排泥阀井的排水管就近接入雨水检查井。

（3）基础设计

管道沟槽采用明挖方式开挖，边坡比为1:1。施工时可根据实际情况调整坡比。

开挖时要做好基坑排水工作，两侧对称挖排水沟，施工前和施工过程中要考虑地表水的排除及基坑中渍水的抽排，确保管涵基础在无水环境下施工。

管道位于车行道下，铺设后即修筑路面或管道位于软土地层以及低洼、沼泽、地下水位高地段时，沟槽回填宜先用中、粗砂将管底腋角部位填充密实后，再用中、粗砂分层回填到管顶以上500mm。

位于填方地段管道，可结合道路路基处理情况，以道路路基压实填土为持力层，为保证基础的整体性，在砼基础（砂石基础）下加铺一层20cm厚c20混凝土，垫层宽一般为d（外径） 1200mm。填方地段管道沟槽可在道路路基填至管顶以上0.5m处，再开挖沟槽。安装管道、回填完后再继续回填路基。

要求处理后管道基础管道地基承载力不低于100kpa,检查井下地基承载力要求不低于110kpa。

三、项目选址

项目建设地点位于高新区107国道旁。

四、总投资及资金来源

项目总投资为860.29万元，资金来源为建设单位自筹。

特此批复。

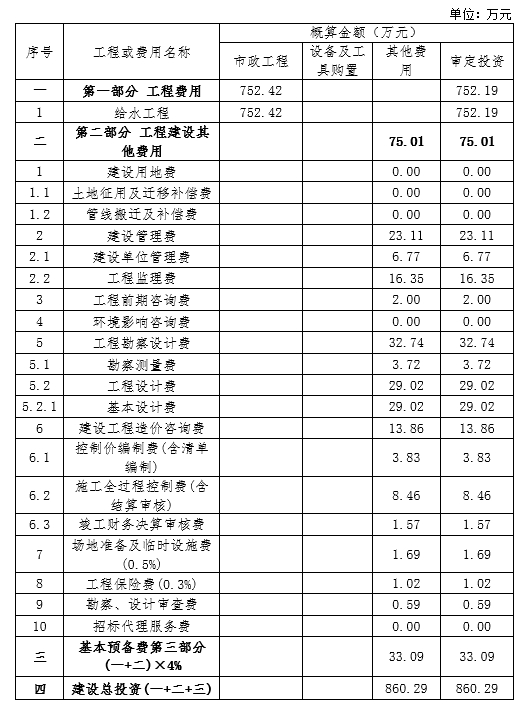

附件：工程概算核定表

咸宁市发展和改革委员会（高新区）

2024年6月28日
