咸宁高新区建设管理局：

你单位《关于对湖北咸宁高新区横沟桥五路（横沟桥六路至横沟桥七路段）建设工程初步设计报告进行批复的函》已收悉。根据咸宁高新技术产业园区管理委员会与咸宁市发展和改革委员会的《行政执法委托协议书》，咸宁市发改委委托咸宁高新区行使咸宁高新区区域内的行政审批权。我局组织专家评审会议讨论并通过评审，现对该项目（项目代码：2305-421250-04-01-702922）初步设计报告批复如下:

一、建设规模及内容

项目新建市政工程道路434.93米，主要建设内容涉及道路、给排水、电气、交通工程。设计标准：道路等级，城市支路；设计时速20千米/小时；红线宽度18米；停车视距40米；道路净空车行道4.5米，人行道2.5米；机动车道数量，双向二车道。

二、设计方案

（一）道路工程

1. 平面和纵断面设计

（1）平面规划

横沟桥五路西起横沟桥六路，路线向东延伸，终点与横沟桥七路相连。路线设计全长434.93米，全线共设置1处平曲线，曲线半径为1000米，红线宽度18米。

（2）竖向规划

参考沿线规划控制高程、合理填挖，全线共1处竖曲线，主要技术指标包含最小纵坡0.5%、最大纵坡2.0%、最小坡长88.088米、最小凹型竖曲线半径2500米、最短竖曲线长度37.681米。

（3）横断面规划

设计工程红线宽18米，为双向二车道。路横断面形式为人行道3米 车行道12米 人行道3米，新建车行道横坡为 1.5%，坡向向外，人行道道路横坡为2%，坡向向内。

2. 路基工程

（1）一般路基

道路施工前，对道路沿线场地予以清理（厚度约为50厘米），填方路段对场地进行初期平整。路基选择级配良好的砂砾类粗粒土作为填料，路基填筑分层虚铺压实。

（2）特殊路基

雨水和污水管道沟槽的开挖和铺设在道路地基处理完成之后进行。对于换填处理路段，地基处理完成后，回填路基土至雨水和污水管道顶标高以上0.5米即可开挖沟槽施工管道，开挖边坡坡比为1：0.50～1：0.75；对于其它路段，现状地面高于管顶标高0.5米的路段可直接放坡开挖，开挖边坡坡比为 1：1.0～1：1.5；现状地面低于管顶标高0.8米的路段可回填路基土至雨水和污水管道顶标高以上0.5米再开挖沟槽施工管道，开挖边坡坡比为1：0.50～1：0.75。实施时若实际工程地质条件、地形、地貌与工程地质报告、地形、地貌有较大差异时，及时通知监理、勘察、设计和甲方等有关方协商解决。

（3）路基边坡防护及处理

填方路段以1:1.5放坡，挖方路段以1:1.5放坡，并顺接路侧地块。边坡高度不大于6米时，采用普通植草护坡本工程边坡；边坡高度大于6米时，采用挂网锚固钢筋护坡形式，外层喷土植草；过湖塘等浸水路基段，采取边坡防护措施。

3. 路面结构

工程设计选择水泥混凝土路面。

（1）车行道路面结构

22厘米厚c35水泥混凝土（抗折5.0）

0.6cmes-2型稀浆封层

18厘米厚5%水泥稳定碎石

18厘米厚4%水泥稳定碎石。

（2）人行道路面结构

6厘米厚彩色透水混凝土

15厘米厚c20透水混凝土

10厘米级配碎石垫层。

4. 无障碍工程

在道路两侧人行道设置盲道，连续铺设，铺设位置距绿化带或行道树树穴不小于0.25米，行进盲道宽度0.5米，道路全线设置全宽式无障碍通道，路口设置坡道的，坡度小于等于1：20，坡道下口与车行道的地面为零高差。

（二）给排水工程

1. 给水工程

给水主管沿横沟桥五路（横沟桥六路～横沟桥七路段）单侧布置于道路南侧人行道上，距道路中心线7.5米。管径为dn150-dn300，均采用k9级球墨铸铁管，承插式防滑脱接口。给水管最低覆土1.0米。阀门采用闸阀，工作压力为1.0mpa；消火栓配水管管径dn150，间距不大于120米，距车行道边0.5米。管道基础采用180°砂石基础，机制砂回填。

2. 排水工程

（1）污水工程

污水干管沿横沟桥五路（横沟桥六路～横沟桥七路段）单侧布置于道路北侧车行道上，距道路中心线4.0米，污水管接入横沟桥七路待建污水管，在适当位置预留过路横穿管。

（2）雨水工程

雨水干管沿横沟桥五路（横沟桥六路～横沟桥七路段）单侧布置于道路南侧车行道上，距道路中心线4.0米，雨水管接入横沟桥七路待建雨水管，在适当位置预留过路横穿管。雨水口沿机动车道及人行道边敷设，连接管就近连接雨水口与雨水检查井。

（三）电气工程

1. 通信管道工程

通信管道布置于道路北侧人行道上，距离道路中线7.5米，主线管道规模为9孔，井盖路面标高与人行道路面标高基本持平。人行道上通信管道采用9孔玻璃钢管（φ100×5毫米，人行道下采用中粗砂回填），穿越车行道部分采用9孔玻璃钢管（φ100×5毫米，车行道下采用混凝土包封）。9孔管道的排列形式为3孔/层×3层，通信井盖均采用成套隐形井盖，含咸宁高新标志。

2. 电力排管工程

电力管道单侧布置于道路南侧人行道上，距离道路中线8.5米，主线管道规模为9孔，井盖路面标高与人行道路面标高基本持平。电力排管采用 9 孔玻璃钢管（φ150×5毫米，混凝土包封）, 9孔管道的排列形式为3孔/层×3 层，电力井盖均采用成套隐形井盖，含咸宁高新标志。

3. 道路照明工程

（1）道路类型：城市支路

车行道平均亮〔照度〕：lav〔eav〕≥0.5(cd/m2)〔8(lx)〕〈维持值〉。

照度均匀度：emin／eav≥0.3。

常规段机动车道照明采用半截光型灯具，功率密度值不大于0.5瓦/平方米。

（2）道路路口交汇区

路面平均照度：eav≥20(lx)〈维持值〉。

照度均匀度：emin/eav≥0.4。

（3）正常运行情况下，照明灯具端电压为额定电压的90%-105%。

（4）供电电源：项目路灯电源从新建横沟桥七路路灯智能控制箱内接入，不单独设置路灯箱式变压器。

（5）照明光源

光源采用led灯，采用普通双臂路灯双侧布灯方式。

（四）交通工程

该项目交通设施等级为d级，交通工程设计主要包括交通标线设计、交通标志设计及智能交通设计。

1.交通标线设计

主要包括刷车行道边缘线、分界线、导向箭头、简化网状线、导流线等，交通标线采用反光热熔型涂料。该工程刷交通标线182.8平方米。

2.交通标志设计

主要包括警告标志、禁令标志、指示标志。其中警告标志包括十字交叉、注意行人标志；禁令标志包括限速标志、停车让行标志、禁停标志、禁鸣标志；指示标志包括向左转弯标志、机动车道标志、人行道标志等。

3. 智能交通设计

主要包含机动车信号灯、人行信号灯、电子警察、高空球。

三、项目建设期限

项目建设时间6月，工程施工期限2024年8月至2025年1月。

四、总投资及资金来源

项目概算总投资为735.33万元，资金来源为建设单位自筹。

特此批复。

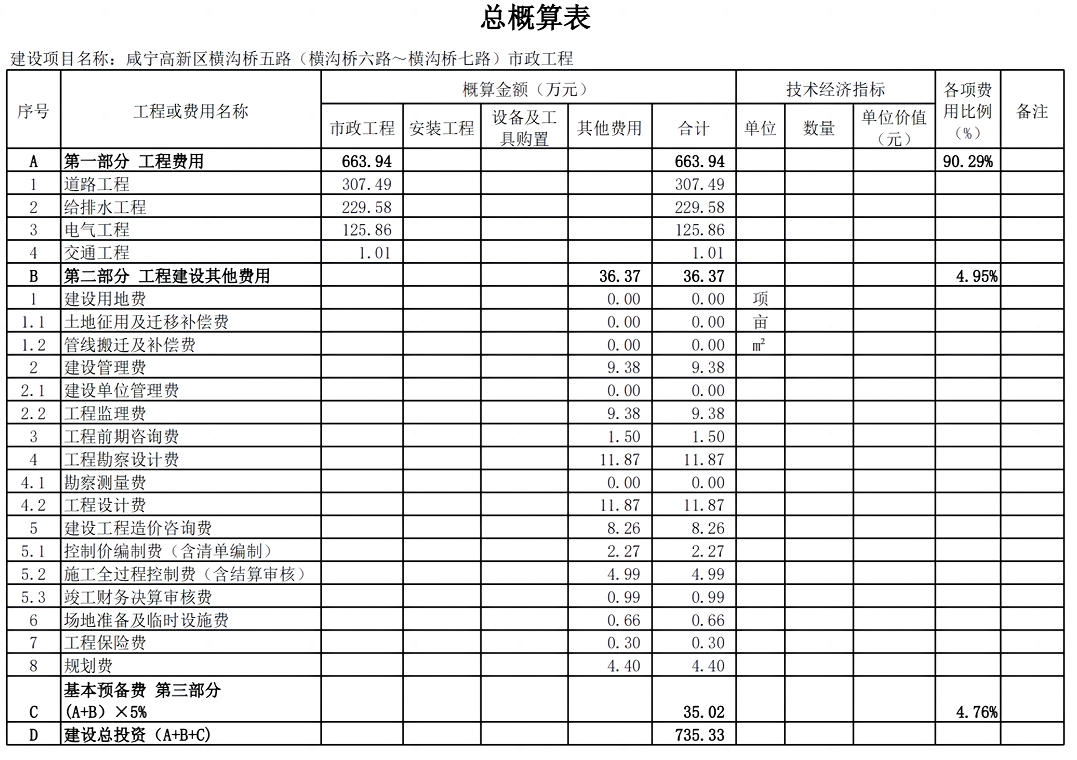

附件：工程概算核定表

咸宁市发展和改革委员会（高新区）

2024年5月9日
